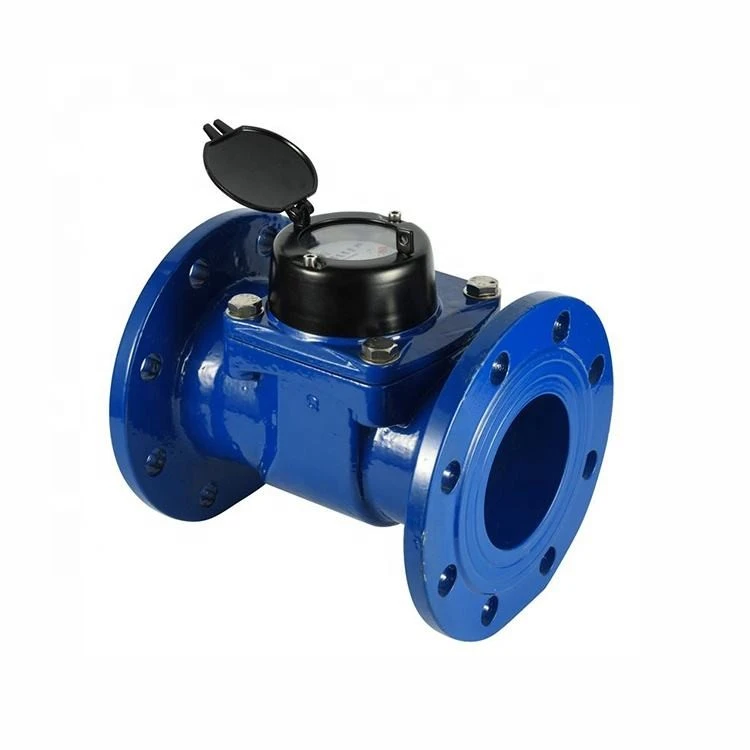

Bulk (Woltman) Type Meter





1. Typenavn: Woltmann Type Vandmåler
2. Størrelse: DN50-DN500
3. Standard: ISO 4064 Klasse B
4. Materiale: Støbejern
5. PN: 1,0/1,6 Mpa (10/16 bar)
6. Vandret montering

Vandtryk<1MPa(PN: 1.6Pa/16bar)

Fra qt inklusive til og med qs er ±2%;
Fra qmin inklusive op til, men eksklusive qt er ±5%.

Tekniske detaljer

Installationskrav: Måleren skal installeres i vandret position med registeret opad. Rørledningen skal skylles før installation Måleren skal konstant være fuld af vand under drift





I. Korrekte installationstrin



1. Forberedelse før installation



Kontroller målerens tilstand: Sørg for, at måleren er fri for transportskader, med intakte komponenter såsom hus og pumpehjul. Kontroller, at målermodellen og den nominelle diameter matcher rørledningsspecifikationerne, og kontroller fabrikscertifikatet og metrologisk verifikationsattest.



Rengør rørledningen: Skyl rørledningen grundigt før installation for at fjerne affald som svejseslagge, sediment og rust, hvilket forhindrer urenheder i at trænge ind i måleren og beskadige pumpehjulet eller blokere flowkanalen.



Vælg installationsstedet:



Måleren skal installeres på en vandret eller lodret rørledning. Sørg for, at vandstrømningsretningen stemmer overens med pilen på målerhuset.



Hold den væk fra vibrationskilder, varmekilder og korrosive miljøer. Installer om nødvendigt stødabsorberende eller varme-enheder.

Reserver tilstrækkelig vedligeholdelsesplads: Lige rørsektioner skal installeres før og efter måleren for at sikre stabil vandgennemstrømning. Reservér også mindst 1,5 gange længden af ​​måleren for nem adskillelse og vedligeholdelse.



2. Rørledningstilslutning og installation af tilbehør



Installer nødvendigt tilbehør:



Ventiler: Kugleventiler eller skydeventiler bør installeres før og efter måleren for at afbryde vandtilførslen under vedligeholdelse. For store-flowsystemer anbefales det at installere et filter foran måleren for yderligere at forhindre urenheder i at trænge ind.



Ekspansionsfuger: Hvis rørledningen har termisk ekspansion, sammentrækning eller installationsfejl, kan ekspansionsfuger installeres i nærheden af ​​måleren for at undgå, at rørledningsspændinger overføres til målerhuset.



Udluftningsventiler: Hvis der kan samle sig luft på installationsstedet, skal der installeres en luftudløserventil på forsiden af ​​måleren for at udlede luft og sikre målenøjagtighed.



Forsegling og tilslutning:



For flangeforbindelser skal du sikre dig, at flangeoverfladerne er flade. Brug vand-og temperatur-bestandige pakninger. Spænd boltene jævnt for at undgå vandlækage eller beskadigelse af måleren på grund af ujævn kraft.



Til gevindforbindelser skal du pakke teflontape eller påføre tætningsmiddel for at forhindre lækage af grænsefladen, men pas på ikke at bruge for store mængder for at undgå, at snavs trænger ind i rørledningen.



3. Efter-installation idriftsættelse



Luftudledning og vandtest: Åbn langsomt ventilen foran måleren for at lade vandet fylde rørledningen gradvist. Åbn samtidig luftudløsningsventilen for at udlede luft. Når vandet flyder jævnt, skal du lukke luftudløsningsventilen og kontrollere for utætheder ved alle grænseflader.



Tjek tælleren: Se om målerviseren eller cifferhjulet roterer fleksibelt uden at blokere. Test under både lave og høje flowhastigheder for at bekræfte normal måling.



II. Noter



Det er strengt forbudt at banke eller skille kabinettet eller tælleren ad, når måleren er i drift, for at undgå at beskadige præcisionskomponenter.

Ved vedligeholdelse skal for- og bagventilerne lukkes først, og vandet i rørledningen skal tømmes for at sikre driftssikkerheden.

For varmtvandsmålere skal du sikre dig, at vandtemperaturen ikke overstiger dets nominelle område for at forhindre høje temperaturer i at beskadige tætninger eller pumpehjul.
